超音速火焰噴涂技術是以壓縮空氣作為燃料，通過活性燃燒的方式在燃燒室加熱熔融噴涂粉末，隨后以超音速沉積在基體表面，從而起到表面防護的作用。采用超音速火焰噴涂金屬陶瓷復合涂層具有良好的耐腐蝕、耐磨性和耐高溫氧化等性能，廣泛應用于航空航天、汽車、新能源等多個領域。

目前廣泛應用的涂層主要有WC-Co和NiCr-Cr3C2涂層，然而，隨著服役工況越來越惡劣， WC-Co和NiCr-Cr3C2涂層已不能滿足人們的要求，很難在高溫下同時保持優異的機械性能和抗氧化性能。WC-Co涂層具有足夠的耐磨性和硬度，但其在450℃以上的抗氧化性能較差。另一方面，NiCr-Cr3C2涂層具有更好的抗氧化性，特別是在超過900℃的高溫下，但其硬度和耐磨性不能滿足苛刻的工作條件。

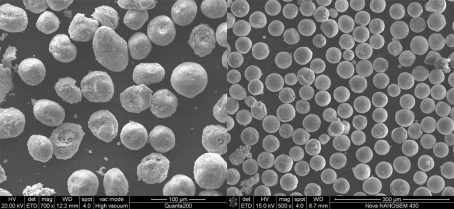

廣東正德材料表面科技有限公司研發中心，針對在高溫條件下具有優異的耐磨耐腐性的要求，選用具有優異耐高溫性的鎳基合金與二硼化鈦作為原材料，通過該公司先進粉體制備工藝 “高能球磨+噴霧造粒+等離子球化”工藝實現納米結構TiB2-NiCrCoAlY復合粉體的制備，如下圖1所示，粉末表面光滑致密，具有優異的流動性，在噴涂過程中易于形成致密的涂層。

圖1 廣東正德材料表面科技有限公司粉末

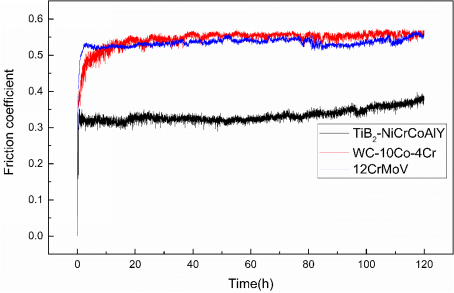

并采用超音速火焰噴涂技術成功制備了一種新型的納米結構TiB2-NiCrCoAlY金屬陶瓷涂層。該涂層具有優異的耐磨性，耐腐蝕性，抗高溫氧化性能。圖2為該公司制備的新型的納米結構TiB2-NiCrCoAlY金屬陶瓷涂層600°高溫摩擦性能，該涂層的摩擦系數僅為WC-Co涂層的一半，說明該涂層該高溫下具有優異的耐磨損性能。

圖2 600°高溫摩擦性能

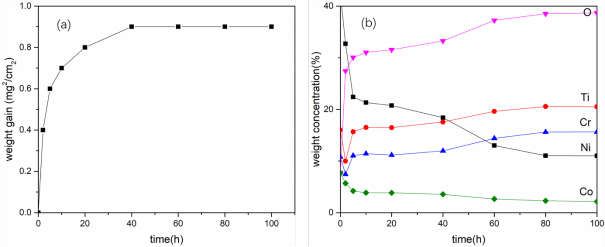

圖3為該涂層在600°高溫環境下進行循環氧化100H結果，該涂層具有優異的抗高溫氧化性，在涂層表面優先行成致密的Cr2O3薄膜，阻止進一步氧化的發生。

圖3 600°循環氧化100h結果

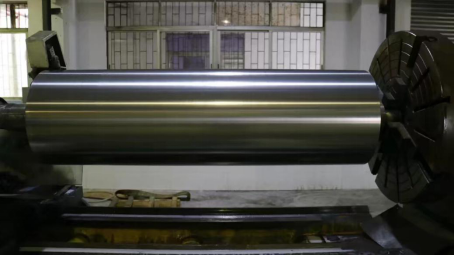

下圖4為采用該涂層對鋰電壓輥進行表面耐磨耐腐蝕強化處理，該涂層使鋰電壓輥的使用壽命提高3~4倍以上，獲得業內人士一致好評。

圖4 鋰電壓輥
